Описание и технические характеристики
Резистор С5-35В 3Вт
Резистор С5-35В 8Вт
Резистор С5-35В 10Вт
Резистор С5-35В 16Вт
Резистор С5-35В 25Вт
Резистор С5-35В 50Вт
Резистор С5-35В 80Вт
Резистор С5-35В 100Вт
Резистор С5-35В 160Вт

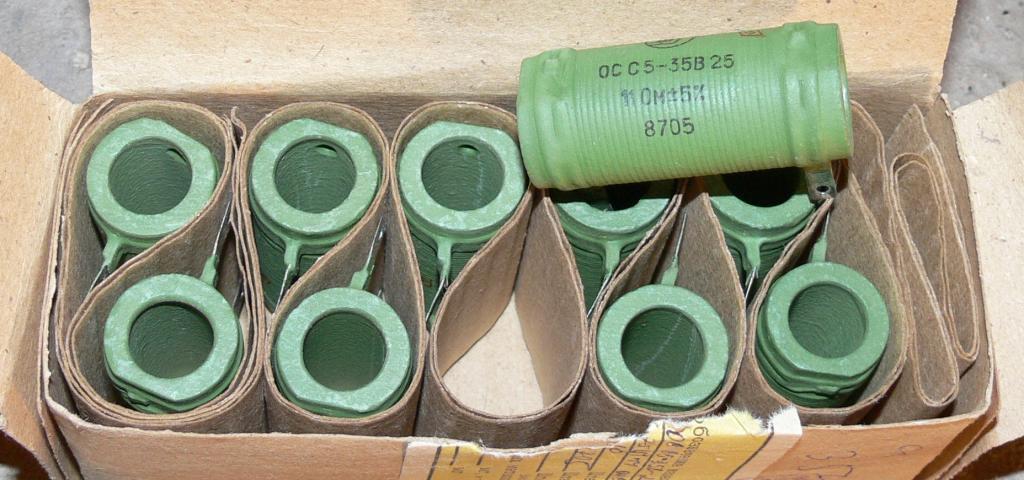

Резисторы С5-35В – постоянные проволочные эмалированные влагостойкие резисторы трубчатого типа, номинальное сопротивление от 1 Ом до 100 кОм, рассеиваемая мощность резистора – от 3Вт до 160Вт. Предназначены для эксплуатации в цепях постоянного и переменного тока, обеспечивающие ограничение силы тока и распределение напряжения.
Надежность монтажа резисторов С5-35В обеспечивается креплениями.
Конструктивно резисторы С5-35В выполнены в виде трубчатого основания из керамики (огнеупорная талько-шамотная керамика или высокопрочный ультрафарфор), на которое намотана константановая (низкоомные резисторы) или нихромовая (высокоомные резисторы) проволока. Покрыты резисторы С5-35В теплостойким кремнийорганическим изоляционным шаром зеленого цвета.
Контакты, вывода резисторов – жесткие, ленточного типа с отверстиями под винт или для подпайки внешних проводников. Вид монтажа – навесной.
Допустимое отклонение сопротивления ±5%, ±10%. Взаимозаменяемыми аналогами предоставленных резисторов являются постоянные проволочные резисторы ПЭВ.
Предельное рабочее напряжение при переменном токе составляет 1000В, при постоянном – 1400В. Рабочая повышенная температура среды не превышает +155°С, пониженная – до -60°С, предельная температура перегрева – до +250°С. Сопротивление изоляции проволочных резисторов С5-35В составляет не менее 1000 МОм. Наработка – не менее 15 000 ч.
